Devre Elemanlarının Sembolleri ve Devre Şeması
5. Sınıf Fen Bilimleri · Fencim Akademi
Bir el fenerindeki pil, ışık kaynağı ve anahtar birlikte çalışır. Bu parçaların yalnızca bir arada bulunması yeterli değildir; aralarındaki bağlantının da uygun olması gerekir. Devre şeması, bu bağlantıları ortak sembollerle gösterir.
Devredeki parçaların görevleri
Pil, devreye elektrik enerjisi sağlayan kaynaktır. Pildeki kimyasal enerji, çalışan devrede elektrik enerjisine dönüşür. Pilin artı (+) ve eksi (−) olmak üzere iki kutbu vardır.
Ampul, uygun devrede elektrik enerjisinin bir bölümünü ışığa, bir bölümünü ısınmaya dönüştürür. Bağlantı kablosu, devre elemanları arasında iletken yol oluşturur. Anahtar, bu yolun tamamlanmasını veya kesilmesini sağlar.
Duy, ampulün yerleştirilmesini ve bağlantı kurulmasını; pil yatağı ise pilin sabit tutulmasını kolaylaştırır. Bu iki yardımcı parça için bu düzeydeki basit devre şemasında ayrı bir sembol kullanılmaz. Sembolünün gösterilmemesi, parçanın gerçek düzenekte gereksiz olduğu anlamına gelmez.

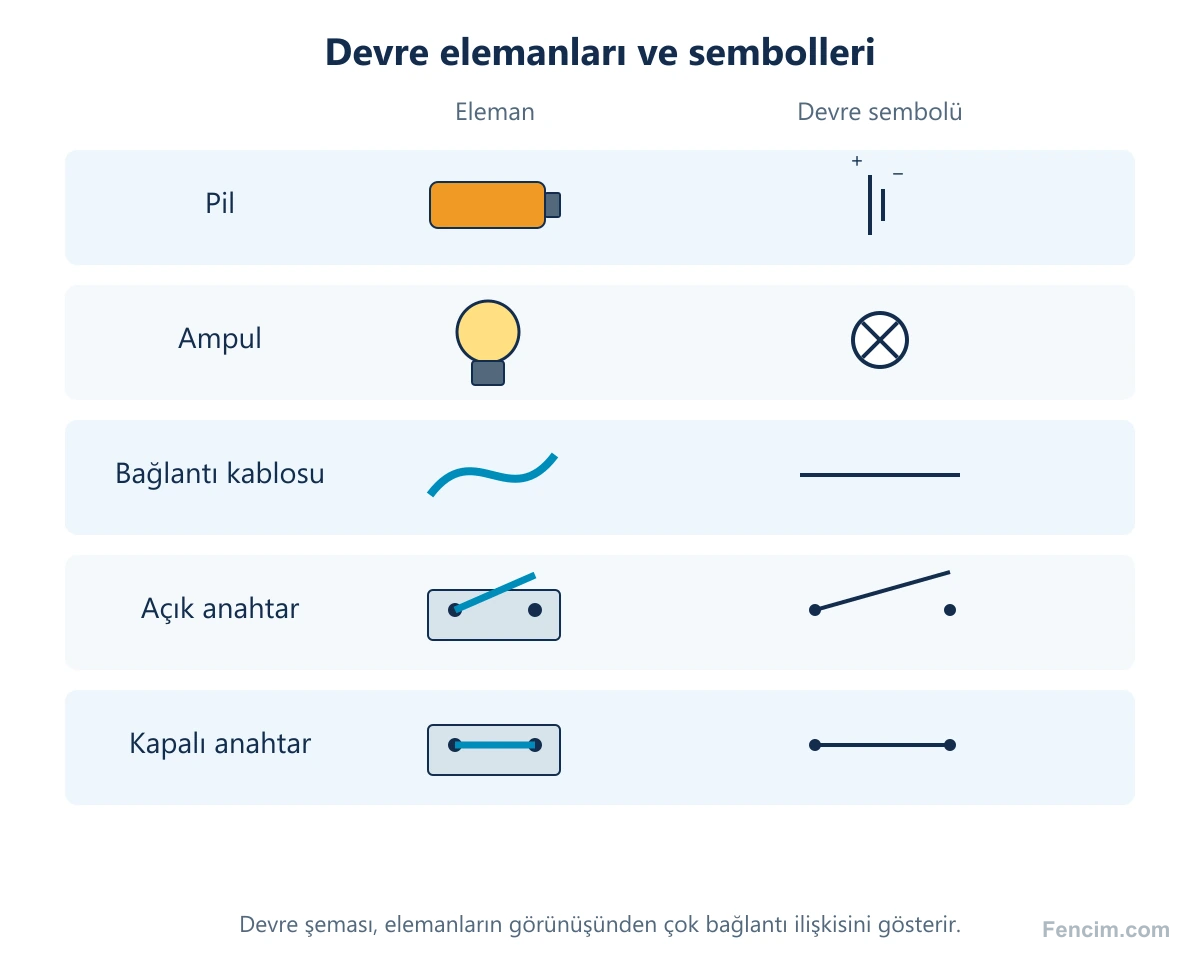

| Eleman | Şemada kullanılan gösterim |
|---|---|
| Pil | Birbirine paralel, biri uzun biri kısa iki çizgi; uzun çizgi artı kutup |
| Ampul | İçinde çarpı bulunan çember |
| Kablo | Düz bağlantı çizgisi |
| Açık anahtar | İki temas noktası arasında boşluk bırakan eğik kol |
| Kapalı anahtar | Temas noktalarını birleştiren kol |
Semboller, elemanların gerçek resimleri değildir. Bir pilin şemadaki yeri veya çizimin büyüklüğü değişebilir; önemli olan kutuplar ve bağlantılardır. Bu ortak dil, farklı kişilerin aynı devreyi anlayabilmesini sağlar.

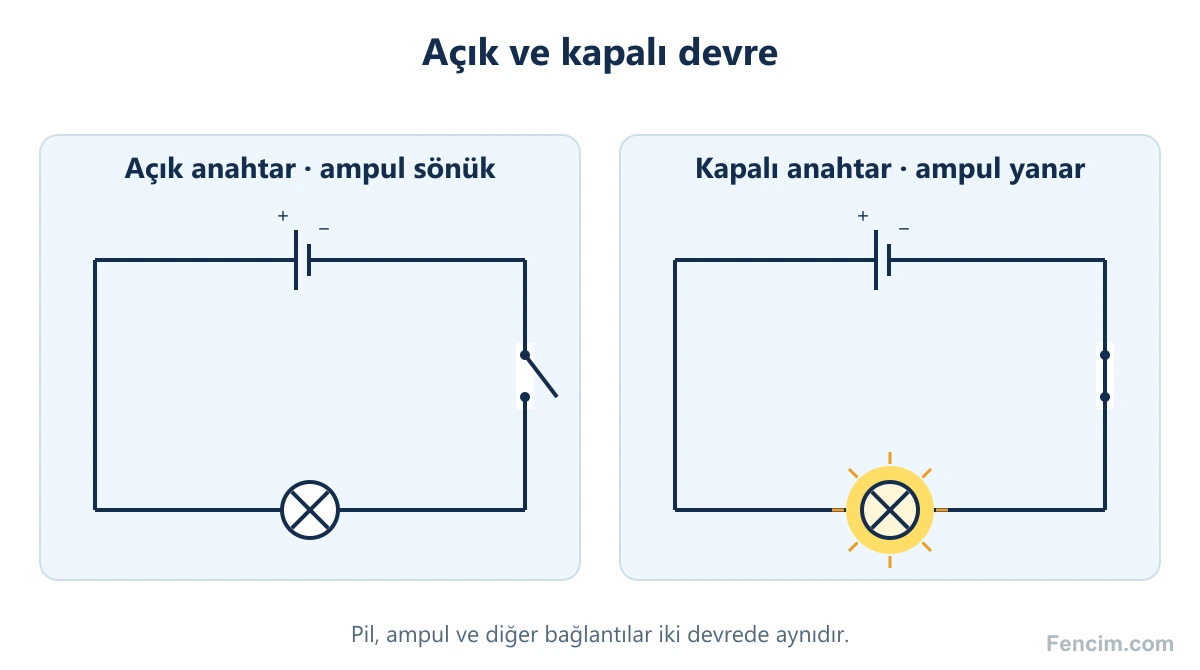

Açık ve kapalı devre
Kapalı devrede, pilin bir kutbundan başlayan iletken yol ampul üzerinden diğer kutba kadar kesintisiz uzanır. Pil uygun ve dolu, ampul sağlam, bağlantılar doğruysa ampul yanar.
Açık devrede, iletken yolun bir yerinde kesinti vardır. Anahtarın açık olması veya kablonun bağlantı noktasından çıkması buna neden olabilir. Bu basit devrede ampul yanmaz.
Günlük dilde “ışığı açmak” ile devrede “anahtarı açmak” karıştırılabilir. Işığın yanması için anahtarın iletken yolu kapatması gerekir. Açık anahtar yolu keser.
Şema ile gerçek düzenek arasındaki ilişki
Bir pil, bir ampul ve bir anahtarlı örnekte yol sırasıyla pilin bir kutbu → anahtar → ampul → pilin diğer kutbu biçiminde izlenebilir. Aynı elemanların masa üzerindeki yerleri değiştirilse bile bağlantılar aynıysa devre şeması aynı ilişkiyi anlatır.
Ampulün uygun iki bağlantı noktasının devreye katılması gerekir. İki kablonun aynı temas noktasına bağlanması, ampulün içindeki gerekli yolu oluşturmaz. Benzer biçimde kablonun yalnızca yalıtkan dış kısmının değmesi elektriksel bağlantı sağlamaz.
Ampul yanmadığında tek bir nedene hemen karar verilmez. Açık anahtar, gevşek temas, tükenmiş pil veya bozuk ampul aynı gözleme yol açabilir. Bir bağlantı düzeltilip sonuç karşılaştırıldığında hangi açıklamanın desteklendiği anlaşılır. Bu, gözlemden kanıta dayalı sonuca geçmektir.
Bu konu, uygun düşük gerilimli eğitim pilleriyle kurulan devreleri ele alır. Prizler bu düzeneklerin enerji kaynağı değildir. Pilin iki kutbunu ampul olmadan doğrudan kabloyla birleştirmek de uygun bir devre kurma yolu değildir; kablo ve pil aşırı ısınabilir.
Hızlı Tekrar
Pil enerji sağlar, ampul ışık ve ısı üretir, kablo iletken yolu oluşturur, anahtar yolu kontrol eder.
Açık anahtar → kesik yol. Kapalı anahtar → tamamlanmış yol.
Şemada önemli olan parçaların görünüşü değil, hangi uçlarının birbirine bağlandığıdır.
