Eğik Düzlem, Çıkrık, Dişli Çarklar ve Kasnaklar

8. Sınıf Fen Bilimleri · Fencim Akademi

Makaraları ve kaldıraçları öğrendiğimize göre sıra geldi hayatımızı fark etmeden kolaylaştıran diğer gizli kahramanlara: Eğik Düzlem, Çıkrık, Dişli Çarklar ve Kasnaklar.

Eğik Düzlem (Rampalar)

Ağır bir buzdolabını kamyonetin kasasına doğrudan kaldırarak yüklemek mi kolaydır, yoksa uzun bir kalas koyup iterek çıkarmak mı? Tabii ki iterek çıkarmak! İşte iki farklı seviye (yükseklik) arasına yerleştirilen bu eğimli yüzeylere eğik düzlem diyoruz.

Eğik düzlemin sarsılmaz kuralı şudur: Eğik düzlemlerde her zaman kuvvetten kazanç, yoldan kayıp vardır! Bir yükü dik olarak kaldırmak yerine eğik düzlem üzerinde ittiğinizde, uyguladığınız kuvvet yükün kendi ağırlığından her zaman daha küçük olur. Fakat yükü daha uzun bir yoldan (rampa boyunca) taşımak zorunda kalırsınız.

Eğik Düzlemde Denge Kuralı

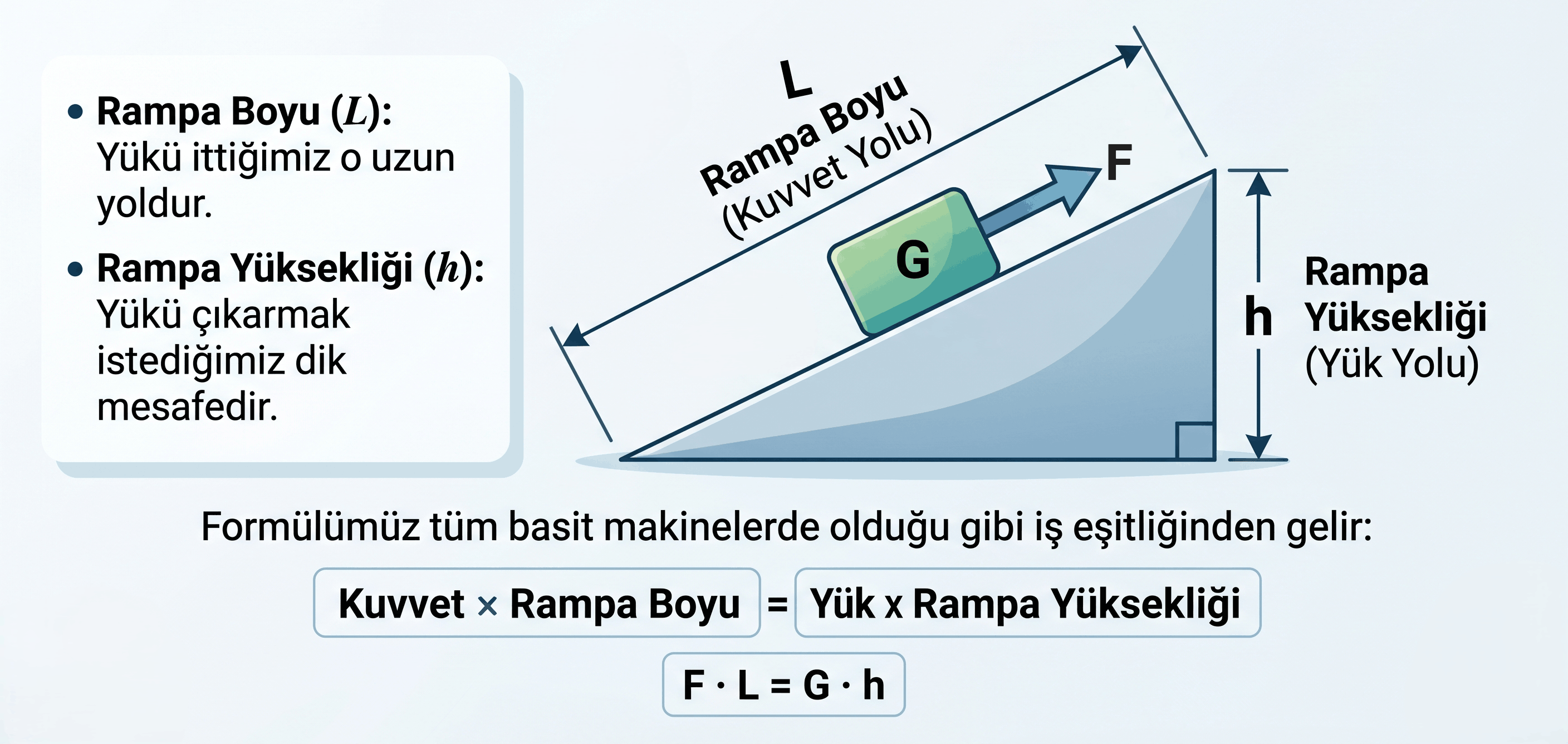

Bir eğik düzlemde uygulanan kuvveti belirleyen iki temel ölçü vardır:

• Rampa Boyu ($L$): Yükü ittiğimiz o uzun yoldur (Kuvvet yoludur).
• Rampa Yüksekliği ($h$): Yükü çıkarmak istediğimiz dik mesafedir (Yük yoludur).

Formülümüz tüm basit makinelerde olduğu gibi iş eşitliğinden gelir:

$\text{Kuvvet} \times \text{Rampa Boyu} = \text{Yük} \times \text{Rampa Yüksekliği}$

$F \cdot L = G \cdot h$

LGS'de Buna Dikkat! LGS fen sorularında "Eğik düzlemde kuvvet kazancını nasıl artırırız?" sorusu bankodur! Kuvvet kazancını artırmak, yani cismi daha küçük bir kuvvetle ($F$) itebilmek için rampanın eğimini azaltmalısınız. Bunun için iki hamle yapabilirsiniz:

1. Rampa boyunu ($L$) uzatmak: Kalası ne kadar uzun seçerseniz kuvvet o kadar küçülür.

2. Rampa yüksekliğini ($h$) azaltmak: Çıkılacak hedefi alçaltırsanız itmek kolaylaşır.

Günlük Hayattan Eğik Düzlem Örnekleri: Dağlara çıkan kıvrımlı yollar, engelli rampaları, vidanın etrafındaki yivler, kaydıraklar ve balta ucu (kama) eğik düzlem mantığıyla çalışır.

Vida (Silindire Sarılı Eğik Düzlem)

Bir vidayı incelediğinizde üzerindeki o kıvrımlı yolları görürsünüz. Aslında vida, bir silindirin etrafına sarılmış bir eğik düzlemdir. İki ya da daha fazla parçayı birbirine tutturmak veya ahşap, metal gibi sert yüzeylerde ilerlemek için kullanılır.

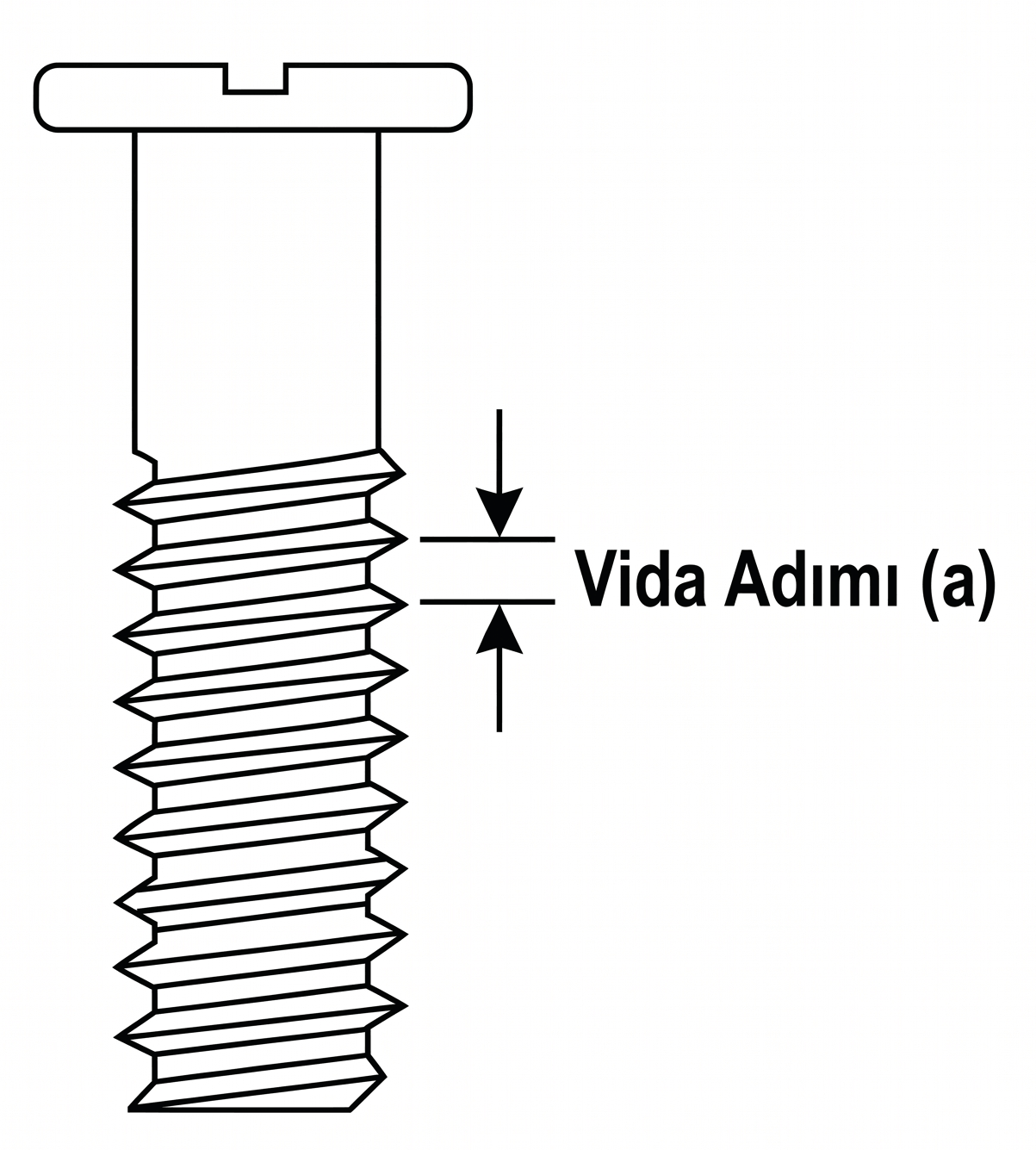

Vidanın üzerindeki ardışık iki diş arasındaki mesafeye vida adımı ($a$) denir.

Vidaya bir tam tur attırdığımızda, vida saplandığı yüzeyde tam olarak 1 vida adımı ($a$) kadar ilerler.

Vidanın Kuralları ve Kuvvet Kazancı

• Kuvvetten kazanç, yoldan kayıp vardır: Vidayı döndürmek için uyguladığımız kuvvet, vidanın saplandığı yüzeyde oluşturduğu tepki kuvvetinden çok daha küçüktür.
• Vida adımı ($a$) küçüldükçe kuvvet kazancı artar: Dişler birbirine ne kadar yakınsa (yani vida adımı ne kadar küçükse), vidayı döndürmek o kadar kolaylaşır (kuvvet küçülür). Ancak vidayı yüzeye tamamen batırmak için daha fazla tur attırmanız gerekir (yoldan kayıp artır).
• İlerleme Miktarı ($H$): Vidanın zemindeki ilerleme miktarı, vidanın tur sayısı ($N$) ile vida adımının ($a$) çarpımına eşittir. Uygulanan kuvvetin büyüklüğü vidanın zeminde ilerleme miktarını etkilemez.

$H = N \cdot a$

LGS'de Buna Dikkat! LGS'de vida soruları genellikle "kuvvet kazancı" ve "ilerleme miktarı" üzerinden gelir. Unutmayın: Vida adımı ($a$) küçülürse kuvvet kazancı artar. Vidanın zemine ne kadar batacağı ise sadece tur sayısına ve vida adımına bağlıdır; vidayı ne kadar güçlü veya zayıf çevirdiğinizle ilgisi yoktur!

Çıkrık

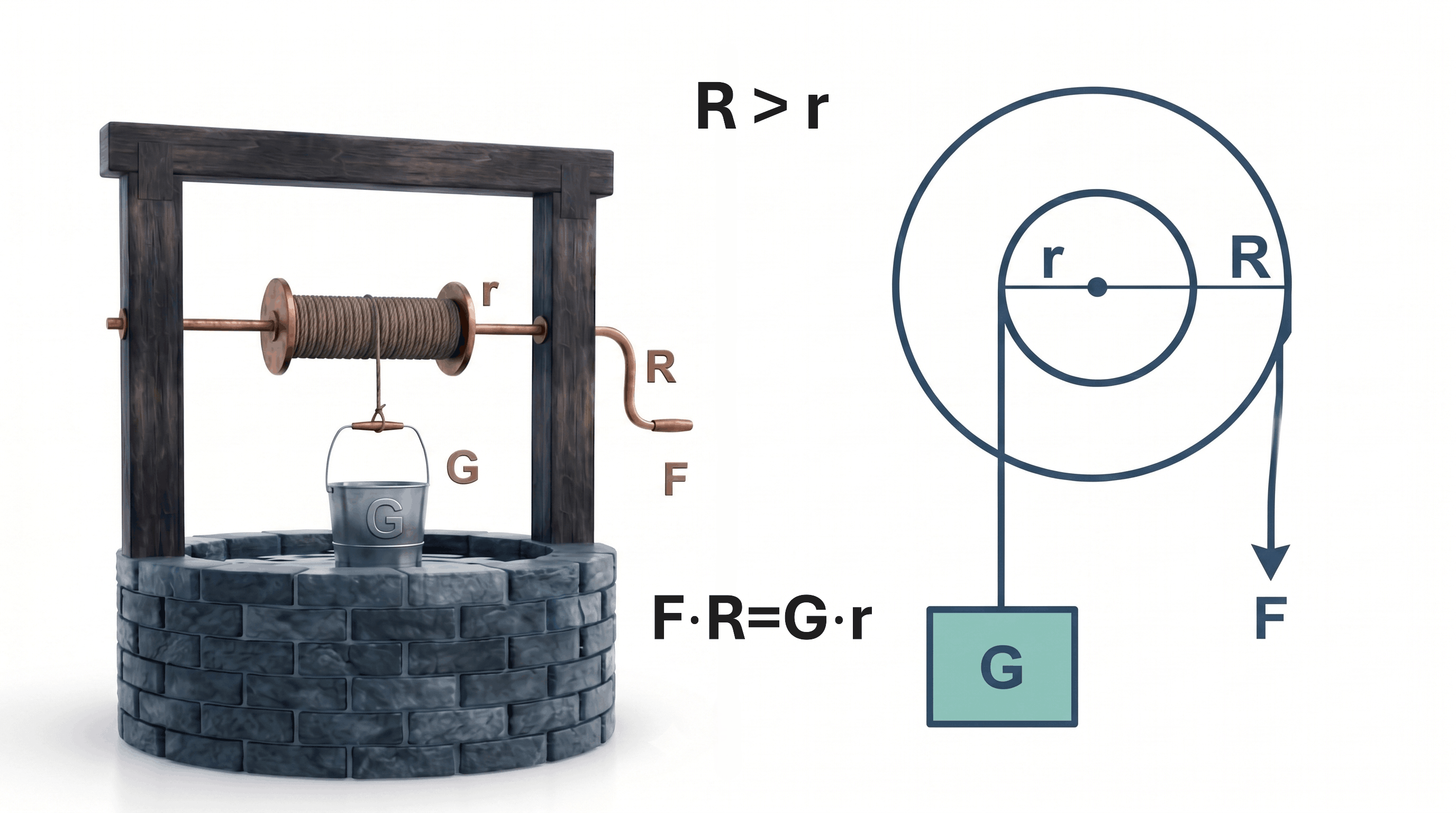

Bir eksen etrafında dönen, yarıçapları birbirinden farklı iki silindirden oluşan sisteme çıkrık denir. Klasik su kuyularını gözünüzün önüne getirin: Elinizle çevirdiğiniz büyük bir kol ve ipin sarıldığı küçük bir silindir vardır.

Çıkrığın Özellikleri ve Denge Şartı

• Çıkrıkta her zaman kuvvetten kazanç, yoldan kayıp vardır. Çünkü kuvveti her zaman büyük silindire (kola) uygularız.
• Kuvvet Kolu ($R$): Elimizle çevirdiğimiz büyük silindirin (kolun) yarıçapıdır.
• Yük Kolu ($r$): İpin sarıldığı ve yükü taşıyan küçük silindirin yarıçapıdır.

Denge kuralımız şudur: $F \cdot R = G \cdot r$ (Kuvvet $\times$ Kuvvet Kolu = Yük $\times$ Yük Kolu).

Kritik Bilgi! "Çıkrık sorularında ipin sarıldığı silindirin uzunluğu kuvveti etkiler mi?" LGS bu çeldiriciyi çok sever. Silindirin ne kadar uzun veya kısa olduğu uygulanan kuvveti zerre etkilemez! Kuvveti etkileyen tek şey silindirlerin yarıçaplarıdır (kalınlığıdır). Eğer daha az kuvvet uygulamak istiyorsanız, çevirdiğiniz kolu ($R$) uzatmalı ya da ipin sarıldığı silindiri ($r$) inceltmelisiniz.

Günlük Hayattan Çıkrık Örnekleri: Kıyma makinesi, kapı kolu, tornavida, İngiliz anahtarı, direksiyon, musluk başı, el matkabı ve bisiklet pedalı harika birer çıkrıktır! Tornavidayı kullanırken kalın sapını elimizle çevirmemiz ($R$) bize kuvvet kazancı sağlar.

Dişli Çarklar

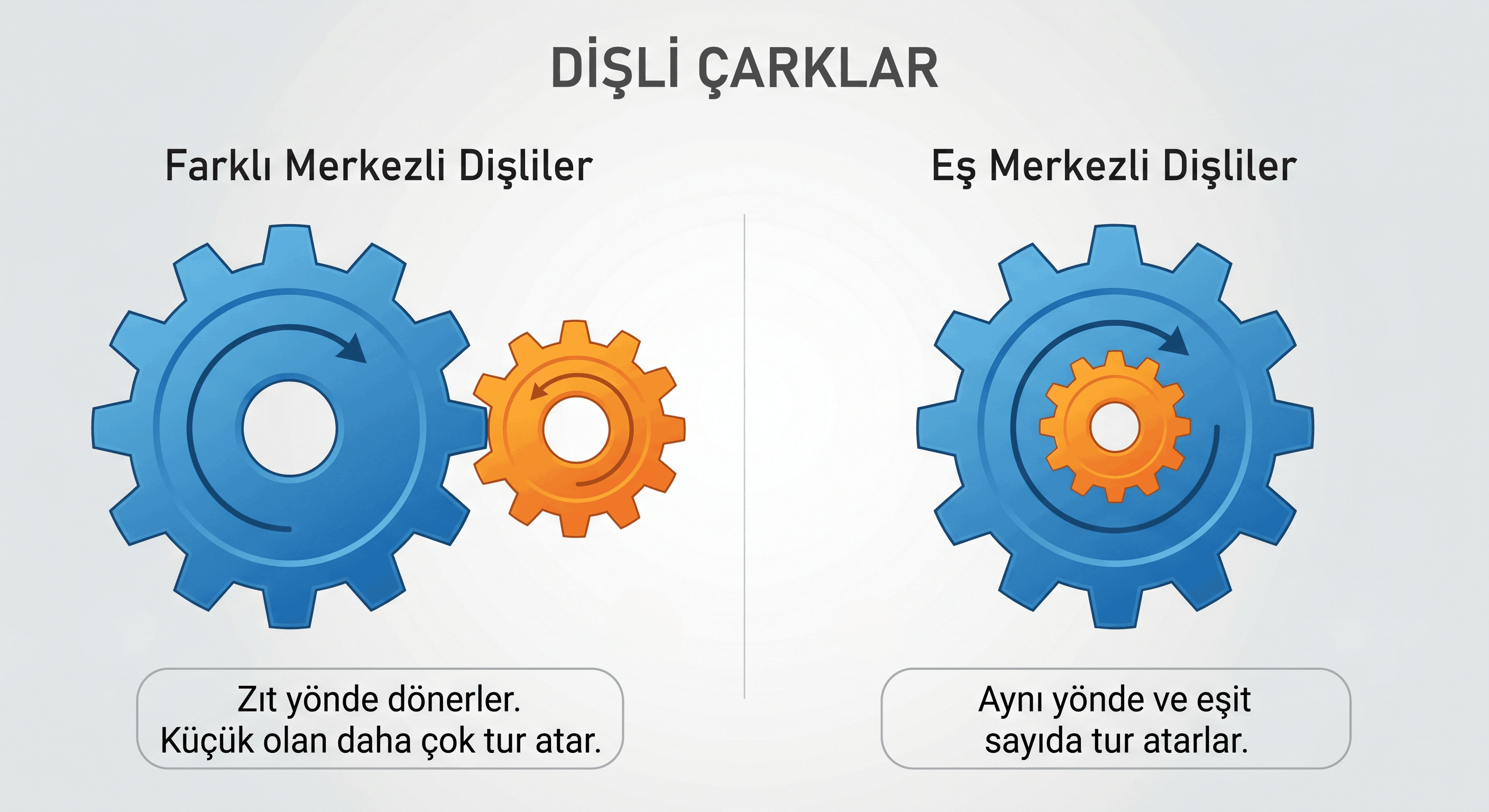

Üzerinde eşit aralıklarla açılmış dişler bulunan ve birbirine kenetlenerek dönen çarklara dişli çark denir. Dişliler, saatlerin içinden otomobil viteslerine kadar her yerde hareketin hızını ve yönünü değiştirmek için kullanılır. Dişlilerde iki farklı bağlantı türü vardır:

1. Farklı Merkezli (Temas Eden) Dişliler

Dişleri birbirine geçerek dönen yan yana dişlilerdir.

• Dönüş Yönü: Birbirine temas eden dişliler zıt yönde dönerler. Biri saat yönünde dönerse, diğeri saat yönünün tersine döner.
• Tur Sayısı (Hız): Yarıçapı (veya diş sayısı) küçük olan dişli, büyük olandan daha çok tur atar. Yani küçük olan her zaman daha hızlıdır! (Tekerlekleri küçük olan bir arabanın aynı yolu gitmek için tekerlekleri büyük olana göre daha çok dönmesi gibi düşünün).

2. Eş Merkezli (İç İçe) Dişliler

Merkezlerinden birbirine perçinlenmiş, beraber dönen dişlilerdir (Örn: Bisikletlerin arka tekerleğindeki vites dişlileri).

• Dönüş Yönü ve Tur Sayısı: Merkezleri aynı olduğu için dönme yönleri de tur sayıları da birbirine eşittir. Biri 3 tur atarsa diğeri de aynı yöne 3 tur atmak zorundadır.

Kasnaklar

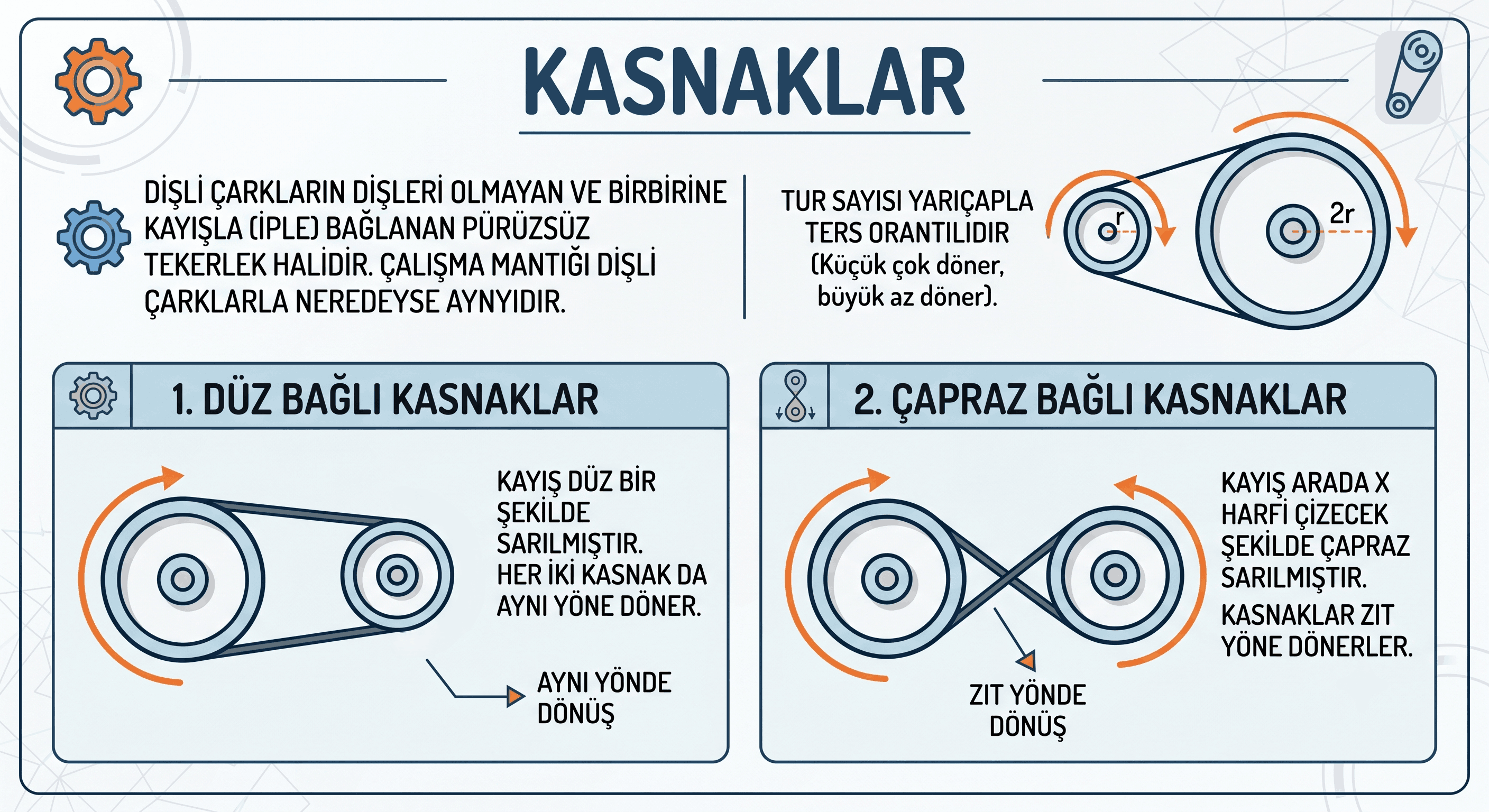

Dişli çarkların dişleri olmayan ve birbirine kayışla (iple) bağlanan pürüzsüz tekerlek halidir. Çalışma mantığı dişli çarklarla neredeyse aynıdır. Tur sayısı yine yarıçapla ters orantılıdır (Küçük kasnak çok döner, büyük kasnak az döner).

Kasnakları birbirinden ayıran özellik kayışın bağlanma şeklidir:

• Düz Bağlı Kasnaklar: Kayış düz bir şekilde sarılmıştır. Her iki kasnak da aynı yöne döner.
• Çapraz Bağlı Kasnaklar: Kayış arada X harfi çizecek şekilde çapraz sarılmıştır. Kasnaklar zıt yöne dönerler.

FENcim Şipşak Özet: Sınavda İşine Yarayacak Altın Notlar

• Eğik Düzlem Kuralı: Eğik düzlemlerde istisnasız her zaman kuvvetten kazanç, yoldan kayıp vardır.
• Rampa Şifresi: Rampa boyu uzadıkça veya rampa yüksekliği azaldıkça kuvvet kazancı artar (daha az kuvvet gerekir).
• Vidanın Sırrı: Vida, bir silindir etrafına sarılmış eğik düzlem modelidir.
• Çıkrık Kuralı: Kuvvet büyük silindire, yük küçük silindire uygulandığı için daima kuvvet kazancı vardır.
• Günlük Çıkrıklar: Tornavida sapı, kapı kolu, musluk ve bisiklet pedalı çıkrık mekanizmasıdır.
• Dişlilerde Dönüş: Birbirine dışarıdan temas eden dişliler zıt yönde, merkezden yapışık (eş merkezli) dişliler aynı yönde döner.
• Hız Kuralı: Dişli ve kasnaklarda yarıçap (veya diş sayısı) ne kadar küçükse, tur sayısı o kadar fazladır.
• İş ve Enerji: Tüm bu basit makinelerde (eğik düzlem, çıkrık vb.) işten veya enerjiden kazanç kesinlikle YOKTUR!
