Kaldıraçlar! Devasa bir taşı yerinden oynatmak ya da ufacık bir cımbızla en hassas tüyleri çekmek... Hepsinin arkasındaki o muazzam fizik kuralını çözmeye hazır mısınız?

Kaldıraçların Temel Prensibi ve Denge Kuralı

Kaldıraç, sabit bir nokta etrafında serbestçe dönebilen sert bir çubuktan oluşan basit makinedir. Bu sistemde yönümüzü bulmamızı sağlayan muazzam bir üçlü şifre vardır: Destek, Kuvvet ve Yük.

Kaldıraçların sarsılmaz, milimetrik bir denge kuralı bulunur. Formülümüz net bir şekilde şudur:

$\text{Kuvvet} \times \text{Kuvvet Kolu} = \text{Yük} \times \text{Yük Kolu}$

Bu formülü tam yorumlayabilmek için şu iki kavrama dikkat etmeliyiz:

Kuvvet Kolu: Kuvvetin uygulandığı noktanın desteğe olan dik uzaklığıdır.
Yük Kolu: Yükün bulunduğu noktanın desteğe olan dik uzaklığıdır.

İşin sırrı şurada: Kuvvet kolu, yük koluna göre ne kadar uzun olursa uygulayacağımız kuvvet o kadar küçülür; yani kuvvet kazancımız o kadar yüksek olur!

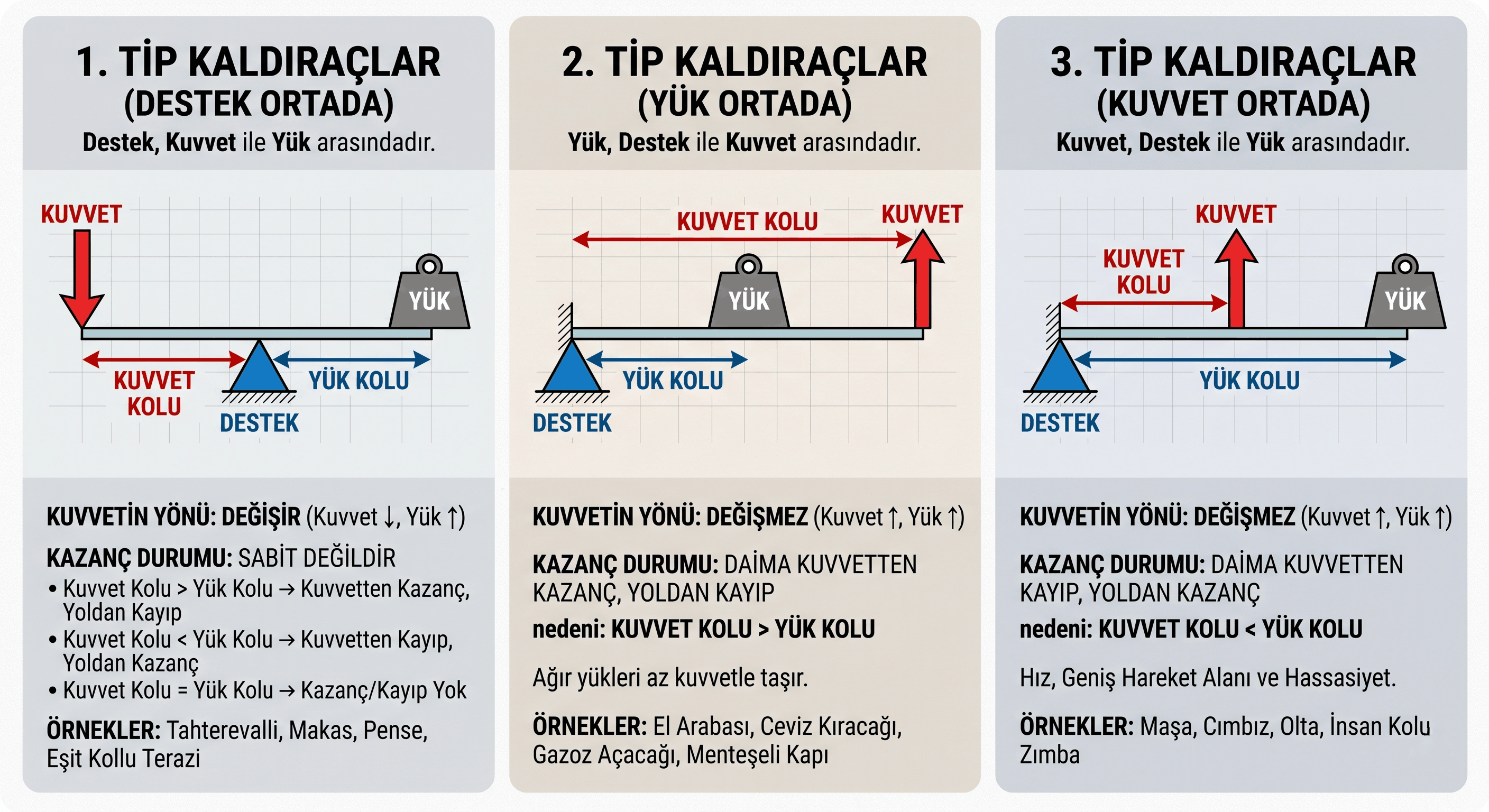

Kaldıraç Tipleri

Kaldıraçlar; desteğin, yükün ve kuvvetin ortada bulunma durumlarına göre üç gruba ayrılır. Sınav soruları tamamen bu üç tipin özellikleri üzerinden kurgulanır.

1. Tip Kaldıraçlar (Destek Ortada)

Destek noktası, uygulanan kuvvet ile kaldırılmak istenen yükün tam arasında bir yerdedir.

Kuvvetin Yönü: Değişir! Siz kolu aşağı doğru bastırırsınız, yük yukarı doğru kalkar. Kuvvetin yönünü değiştirmesi bize harika bir iş kolaylığı sunar.
Kazanç Durumu: Sabit değildir, tamamen kolların uzunluğuna bağlıdır:
Kuvvet kolu > Yük kolu ise: Kuvvetten kazanç, yoldan kayıp vardır.
Kuvvet kolu < Yük kolu ise: Kuvvetten kayıp, yoldan kazanç vardır.
Kuvvet kolu = Yük kolu ise: Kuvvetten veya yoldan kazanç/kayıp yoktur.
Günlük Hayattan Örnekler: Tahterevalli, makas, pense, eşit kollu terazi, levye, tırnak makasının sap kısmı, keser.

2. Tip Kaldıraçlar (Yük Ortada)

Kaldırılmak istenen yük, destek noktası ile uygulanan kuvvetin arasında yer alır.

Kuvvetin Yönü: Değişmez! Kuvveti yukarı doğru uygularsınız, yük de yukarı doğru yükselir.
Kazanç Durumu: Daima kuvvetten kazanç, yoldan kayıp vardır! Peki, bu durumun nedeni nedir? Kuvvet her zaman uçta yer aldığı için Kuvvet Kolu, her zaman Yük Kolundan daha uzundur. Çok ağır yükleri ufacık kuvvetlerle taşımak için biçilmiş kaftandır.
Günlük Hayattan Örnekler: El arabası, ceviz kıracağı, fındık kıracağı, gazoz açacağı, menteşeli kapılar ve pencereler.

3. Tip Kaldıraçlar (Kuvvet Ortada)

Uygulanan kuvvet, destek noktası ile kaldırılmak istenen yükün arasında yer alır.

Kuvvetin Yönü: Değişmez! Kuvveti yukarı çekersiniz, yük de yukarı kalkar.
Kazanç Durumu: Daima kuvvetten kayıp, yoldan kazanç vardır! Kuvvet iç kısımda kaldığı için Kuvvet Kolu, her zaman Yük Kolundan daha kısadır.
Peki, kuvvetten kaybediyorsak neden bu kaldıracı kullanıyoruz? İşin sırrı şurada: Bu kaldıraçlar bize hız, geniş bir hareket alanı ve en önemlisi hassasiyet kazandırır. Elimizin ulaşamadığı ya da zarar verebileceği küçük nesneleri bu sayede kolayca kontrol ederiz.
Günlük Hayattan Örnekler: Maşa, cımbız, tenis raketi, olta, beyzbol sopası, zımba, kürek, insan kolu ve alt çene yapısı.

kaldiraclar-1

LGS'de Buna Dikkat!

Deney sorularında kaldıraç düzeneğinin üzerinde yükün veya kuvvetin yerini kaydırarak yeni denge durumlarını yorumlamanızı isterler. Ağır bir yükü kaldırmak için uyguladığınız kuvveti azaltmak (yani kuvvet kazancını artırmak) istiyorsanız yapabileceğiniz iki hamle vardır: Ya kuvvet kolunu uzatacaksınız (kuvvet uyguladığınız noktayı destekten uzaklaştıracaksınız) ya da yük kolunu kısaltacaksınız (yükü desteğe iyice yaklaştıracaksınız). LGS bu mesafe değiştirme mantığını neredeyse her sene sorar!

Kritik Bilgi!

"İnsan kolu hangi tip kaldıraca örnektir?" tarzı biyoloji-fizik karışımı sorular denemelerde sıklıkla karşımıza çıkar. Dirseğimiz destek noktası, pazu kaslarımızın kemiğe bağlandığı orta kısım kuvvet, elimizde tuttuğumuz nesne ise yüktür. Kuvvet ortada uygulandığı için insan kolu kesinlikle 3. tip kaldıraca (Kuvvet Ortada) harika bir örnektir ve kuvvetten kaybettirirken geniş bir hareket kabiliyeti sunar!

Örnek Soru Çözümleri

Örnek Soru 1: 1. Tip Kaldıraç (Destek Ortada)

Aşağıda eşit bölmelere ayrılmış ağırlıksız çubuk üzerinde $P = 20 \text{ N}$ ağırlığındaki yük, $F_1$ kuvveti ile şekildeki gibi dengelenmiştir. Buna göre, düzeneği dengede tutan $F_1$ kuvvetinin büyüklüğünü hesaplayınız ve sistemdeki kuvvet kazancını yorumlayınız.

soru-1

Çözüm: Kaldıraç formülümüzü uygulayalım: $\text{Kuvvet} \times \text{Kuvvet Kolu} = \text{Yük} \times \text{Yük Kolu}$

Şekli incelediğimizde; desteğin yüke olan uzaklığı (Yük Kolu) = 3 birim, desteğin kuvvete olan uzaklığı (Kuvvet Kolu) = 2 birimdir. Değerleri yerine yerleştirelim: $F_1 \times 2 = 20 \times 3$ $2 \cdot F_1 = 60 \implies F_1 = 30 \text{ N}$

Kuvvet Kazancı Yorumu: Kuvvet kazancı $\frac{\text{Yük}}{\text{Kuvvet}} = \frac{20}{30} = \frac{2}{3}$ 'tür. Kuvvet kazancı 1'den küçük olduğu için bu sistemde kuvvetten kayıp, yoldan kazanç vardır.

Örnek Soru 2: 2. Tip Kaldıraç (Yük Ortada)

Aşağıdaki ağırlıksız ve eşit bölmeli kaldıraç sisteminde destek en uç noktadadır. $P = 50 \text{ N}$ ağırlığındaki yük aradaki bir noktaya yerleştirilmiş ve sistem uçtan uygulanan yukarı yönlü bir $F_2$ kuvveti ile dengelenmiştir. Buna göre $F_2$ kuvvetinin büyüklüğü kaç N'dur?

soru-2

Çözüm: Unutmamamız gereken en önemli kural: Tüm kolların uzunluğu daima desteğe olan uzaklık olarak alınır!

Yükün desteğe uzaklığı (Yük Kolu) = 2 birim.
Kuvvetin desteğe uzaklığı (Kuvvet Kolu) = 5 birim.

Denge formülümüzü kuralım: $F_2 \times 5 = 50 \times 2$ $5 \cdot F_2 = 100 \implies F_2 = 20 \text{ N}$

Kuvvet Kazancı Yorumu: 50 N'lık yükü sadece 20 N kuvvetle kaldırdık! Kuvvet kazancı $\frac{50}{20} = 2.5$ 'tur. Bu tip kaldıraçlarda (Yük ortada) kuvvet kolu her zaman yük kolundan daha büyük olacağı için daima kuvvetten kazanç, yoldan kayıp vardır.

Örnek Soru 3: 3. Tip Kaldıraç (Kuvvet Ortada)

Aşağıdaki ağırlıksız eşit bölmeli kaldıraç sisteminde destek sol uçta, $P = 12 \text{ N}$ ağırlığındaki yük ise sağ uçtadır. Sistem, yük ile destek arasından yukarı yönlü uygulanan $F_3$ kuvveti ile dengelendiğine göre, uygulanan kuvvet kaç N'dur?

soru-2

Çözüm: Mesafe ölçümlerimizi yine desteğe göre yapıyoruz:

Kuvvetin desteğe uzaklığı (Kuvvet Kolu) = 2 birim.
Yükün desteğe uzaklığı (Yük Kolu) = 5 birim.

Denge kuralına göre formülümüzü yazalım: $F_3 \times 2 = 12 \times 5$ $2 \cdot F_3 = 60 \implies F_3 = 30 \text{ N}$

Kuvvet Kazancı Yorumu: 12 N ağırlığındaki bir cismi kaldırmak için 30 N kuvvet uygulamak zorunda kaldık. Bu düzeneğin kullanıldığı cımbız ve maşa gibi araçlarda daima kuvvetten kayıp, yoldan kazanç vardır. Ancak bu durum bize hız, geniş bir hareket alanı ve en önemlisi yüksek hassasiyet kazandırır!

FENcim Şipşak Özet: Sınavda İşine Yarayacak Altın Notlar

Kaldıraç: Sabit bir destek noktası etrafında dönebilen çubuk mekanizmalarıdır.
Denge Formülü: Kuvvet $\times$ Kuvvet Kolu = Yük $\times$ Yük Kolu şeklinde hesaplanır.
Kuvvet Kolu: Kuvvet ile destek arasındaki mesafedir; bu mesafe uzadıkça kuvvet kazancı artar.
Yük Kolu: Yük ile destek arasındaki mesafedir; bu mesafe kısaldıkça kuvvet kazancı artar.
1. Tip (Destek Ortada): Kuvvetin yönünü değiştirir; makas, pense, tahterevalli en popüler örnekleridir.
2. Tip (Yük Ortada): Daima kuvvetten kazanç, yoldan kayıp vardır; el arabası ve ceviz kıracağı bu gruptadır. Kuvvetin yönü değişmez.
3. Tip (Kuvvet Ortada): Daima kuvvetten kayıp, yoldan kazanç vardır; cımbız, maşa ve olta bu gruptadır. Hassas işler ve hız için tercih edilir.
İş Prensibi: Tüm basit makinelerde olduğu gibi kaldıraçlarda da işten veya enerjiden kazanç kesinlikle yoktur.
