Makaralar ve Palangalar

8. Sınıf Fen Bilimleri · Fencim Akademi

İnşaatlardaki dev vinçlerin tonlarca ağırlıktaki beton blokları tüy gibi havaya kaldırdığını görmüşsünüzdür. Ya da okul bahçesinde şanlı bayrağımızı direğin tepesine çekerken mekanizmanın nasıl döndüğünü... Küçücük bir kol gücüyle devasa ağırlıkları yerinden oynatmanın sırrı ne? İşin sırrı şurada: Makaralar ve Palangalar!

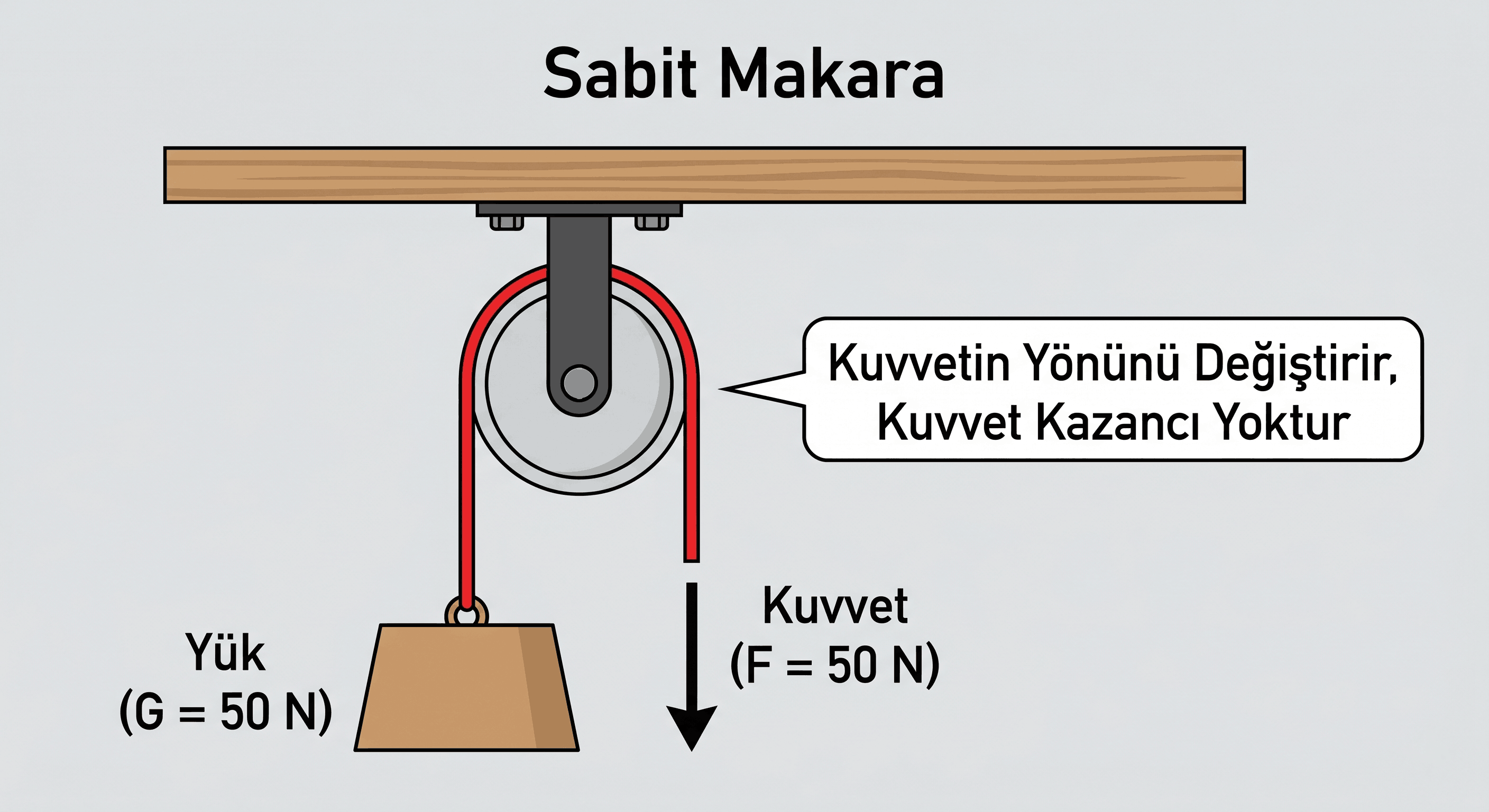

Sabit Makaralar

Duvara, tavana ya da direğe sıkıca sabitlenmiş, yer değiştirmeden sadece kendi ekseni etrafında dönebilen makaralara sabit makara denir. Yük yükselirken veya alçalırken makaranın kendisi yukarı aşağı hareket etmez.

Sabit Makaranın Özellikleri

• Kuvvet Kazancı Yoktur: Yükün ağırlığı neyse, onu kaldırmak için uygulamanız gereken kuvvet de tıpatıp aynıdır. Örneğin; 50 N ağırlığındaki bir yükü sabit makarayla kaldırmak için tam 50 N kuvvet uygulamanız gerekir ($F = G$).
• Yol Kaybı Yoktur: Yoldan ne kazanç ne de kayıp yaşanır. Yükü 2 metre yukarı çıkarmak istiyorsanız, ipin ucunu tam 2 metre aşağı çekmek zorundasınız.
• İş Kolaylığı Sağlar: Madem kuvvetten de yoldan da kazandırmıyor, o zaman biz bu sabit makarayı neden kullanıyoruz? Gelelim can alıcı noktaya: Sabit makara kuvvetin yönünü değiştirir! İpi aşağı doğru çekersiniz, yük yukarı doğru yükselir. Aşağı doğru çekmek, kendi vücut ağırlığınızı da kullanmanızı sağladığı için işi muazzam şekilde kolaylaştırır.
• Makara Ağırlığı Etkisizdir: Sistem tavana sabitlendiği için makaranın kendi ağırlığı sizin uyguladığınız kuvvete yük olarak binmez, kuvvetin büyüklüğünü zerre etkilemez.

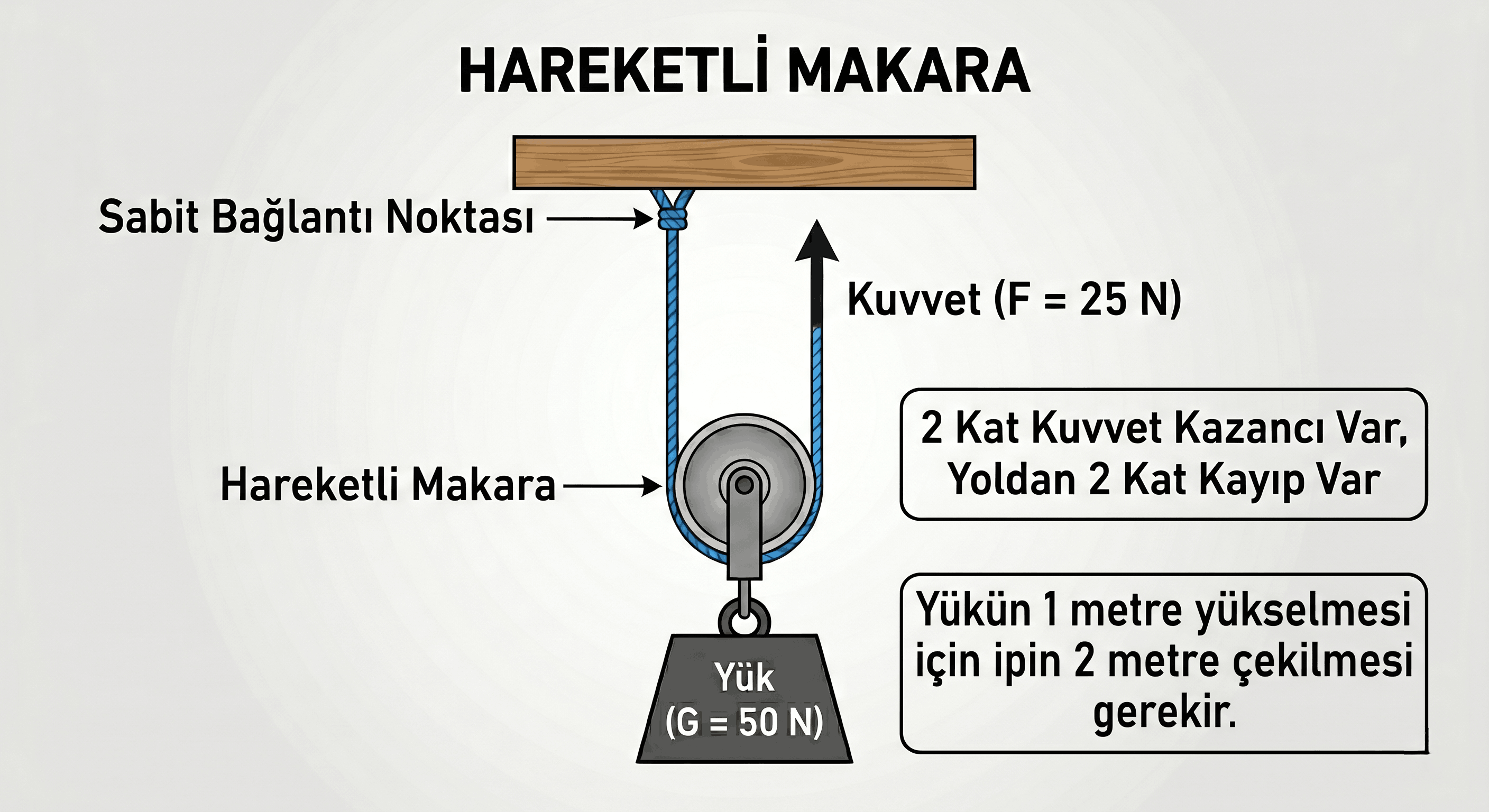

Hareketli Makaralar

Herhangi bir yere sabitlenmemiş, kaldırılmak istenen yük ile birlikte aşağı ya da yukarı hareket eden makaralara hareketli makara denir. Siz ipi çektikçe makara da yükle beraber havaya tırmanır.

Hareketli Makaranın Özellikleri

• 2 Kat Kuvvet Kazancı Vardır: Yük, makarayı iki taraftan saran ipler tarafından payalaşılır. Yükü taşıyan iki ip olduğu için uygulamanız gereken kuvvet tam yarıya düşer! Örneğin; 50 N ağırlığındaki bir yükü kaldırmak için sadece 25 N kuvvet uygulamanız yeterlidir ($F = G / 2$).
• 2 Kat Yol Kaybı Vardır: Doğanın o meşhur terazisi burada da devreye girer. Kuvvetten 2 kat kazandıysanız, yoldan da 2 kat kaybetmek zorundasınız. Yükün 1 metre yükselmesini istiyorsanız, ipin ucunu tam 2 metre yukarı çekmelisiniz.
• Kuvvetin Yönü Değişmez: İpi yukarı doğru çekersiniz, makara ve yük de yukarı doğru yükselir.
• Makara Ağırlığı Kuvveti Etkiler: Hareketli makara havada yükle beraber asılı durduğu için makaranın kendi ağırlığı da doğrudan yüke eklenir. Sınav sorularında "makara ağırlığı önemsizdir" demiyorsa, kuvveti hesaplamadan önce makara ağırlığını yükün ağırlığına eklemeyi sakın unutmayın!

LGS'de Buna Dikkat!

Makaralarla ilgili kurulan düzeneklerde soru tipini saniyeler içinde çözmenizi sağlayacak altın bir kural vardır: "Aynı İp" Kuralı! > Bir sistemde elinize bir ip alıp üzerini kalemle takip edin. O ip kıvrılıp hangi makaranın altından geçerse geçsin, üzerinde hiçbir düğüm veya ekstra bağlantı olmadığı sürece aynı ip üzerindeki gerilme kuvveti her yerde birbirine eşittir. LGS'deki karmaşık makara sorularında ipi takip ederek her ip parçasına "$F$" yazarsanız, soruyu hata yapmadan çözersiniz!

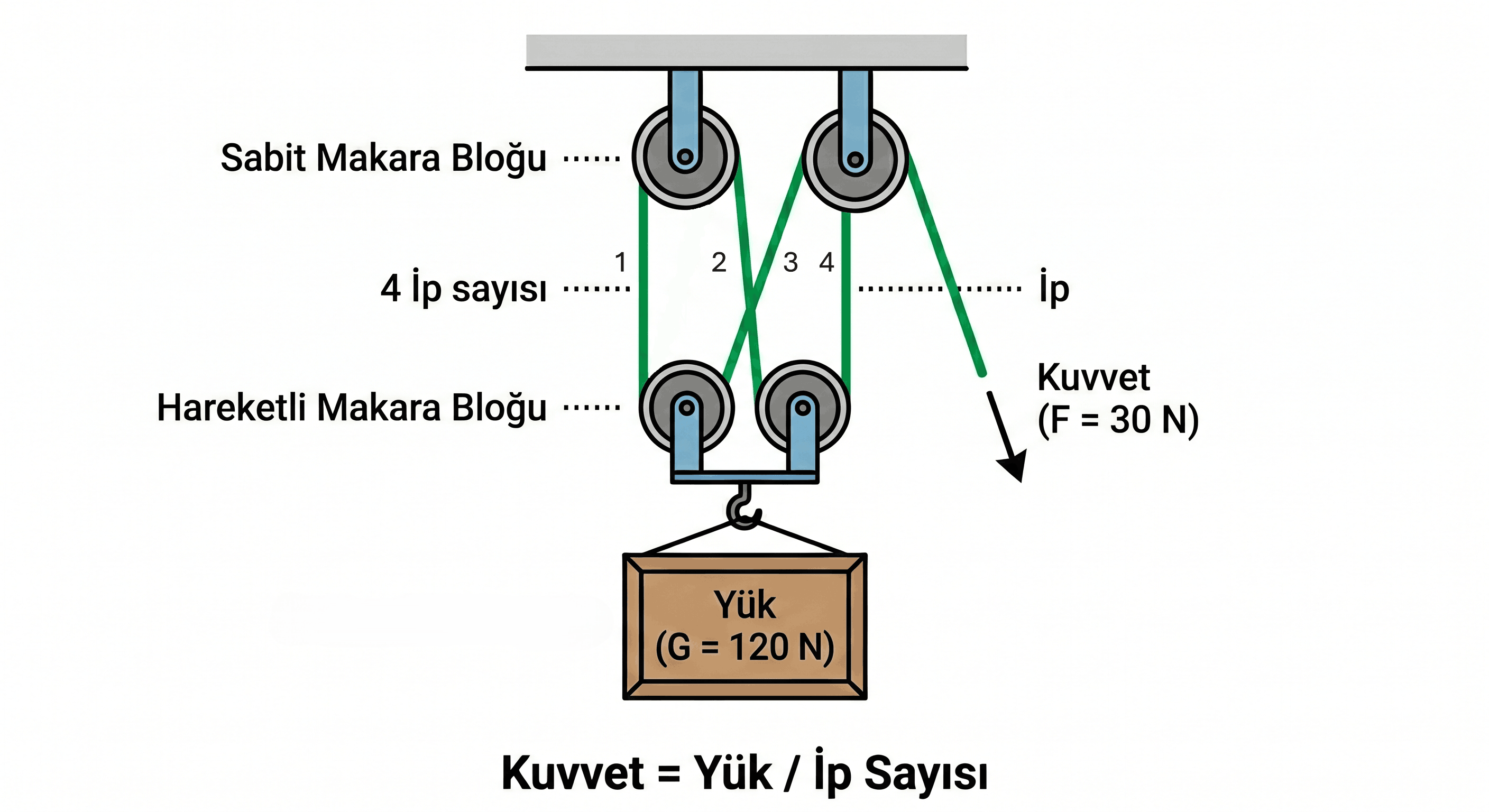

Palangalar

Büyük yükleri çok küçük kuvvetlerle kaldırabilmek için sabit ve hareketli makaraların bir araya getirilerek oluşturulduğu özel sistemlere palanga denir. Palangalarda tek bir ip tüm makaraların etrafından dolanır.

Palangaların Özellikleri

• Sistemde mutlaka en az bir tane hareketli makara yer aldığı için her zaman kuvvetten kazanç, yoldan kayıp vardır.
• Palangalarda uygulanan kuvvetin büyüklüğünü bulmak için formül ezberlemek yerine doğrudan "ip sayma mantığını" kullanmalıyız. Can alıcı kural şudur: Yükü ve hareketli makaraları yukarı doğru çeken toplam ip sayısı sayılır, yük bu sayıya bölünür.

Palangada Kuvvet Bulmanın Pratik Taktikleri

Sınavda hız kazanmak için ipi çeken kuvvetin ($F$) yönüne bakmalıyız:

1. İp Aşağı Doğru Çekiliyorsa ($F$ oku aşağı bakıyorsa): En sondaki bu ip yükü taşımaya yardım etmez, sadece kuvvetin yönünü değiştirir. Bu durumda uygulanan kuvvet:

$F = \frac{\text{Toplam Yük}}{\text{Toplam Makara Sayısı}}$

2. İp Yukarı Doğru Çekiliyorsa ($F$ oku yukarı bakıyorsa): Sizin çektiğiniz bu ip de yükün ağırlığını yukarı doğru taşımaya doğrudan yardım ediyordur. Bu durumda uygulanan kuvvet:

$F = \frac{\text{Toplam Yük}}{\text{Toplam Makara Sayısı} + 1}$

Kritik Bilgi!

Sabit makara, hareketli makara ya da palanga... Hangi karmaşık sistem kurulursa kurulsun, işten veya enerjiden kazanç KESİNLİKLE YOKTUR! > Örneğin; bir yükü palanga yardımıyla 5 N kuvvetle 4 metre yukarı çıkardığınızda yapılan fiziksel iş neyse, aynı yükü tek başınıza sırtlayıp 20 N kuvvetle doğrudan 1 metre yukarı kaldırdığınızda yapılan iş de kuruşu kuruşuna aynıdır. Basit makineler sadece iş kolaylığı sunar, yapılması gereken toplam iş miktarını asla azaltamaz! LGS bu "iş kazancı yoktur" öncülünü çeldirici olarak çok sever!

FENcim Şipşak Özet: Sınavda İşine Yarayacak Altın Notlar

• Sabit Makara: Yön değiştirir, iş kolaylığı sağlar; kuvvetten veya yoldan kazanç/kayıp yaşatmaz ($F=G$).
• Hareketli Makara: Yükle beraber hareket eder; 2 kat kuvvet kazancı sağlarken yoldan 2 kat kaybettirir ($F=G/2$).
• İş ve Enerji: Hiçbir makara düzeneğinde işten veya enerjiden kazanç sağlanamaz, toplam iş daima sabittir.
• Yol Değişimi: Kuvvet kazancı oranında ipi daha fazla çekmek zorundasınız (Kuvvet kazancı 3 kat ise ip 3 kat fazla çekilir).
• Makara Ağırlığı: Sabit makarada kuvveti etkilemez; hareketli makarada ise doğrudan yüke eklenir ve kazancı azaltır.
• Aynı İp Kuralı: Sistem ne kadar karmaşık olursa olsun, aynı ip üzerindeki tüm noktalarda kuvvet değerleri eşittir.
• Palanga: Sabit ve hareketli makara kombinasyonudur; her zaman kuvvet kazancı ve yol kaybı vardır.
• Palanga Şifresi: İp aşağı çekiliyorsa yük makara sayısına bölünür; ip yukarı çekiliyorsa yük (makara sayısı + 1)'e bölünür.
